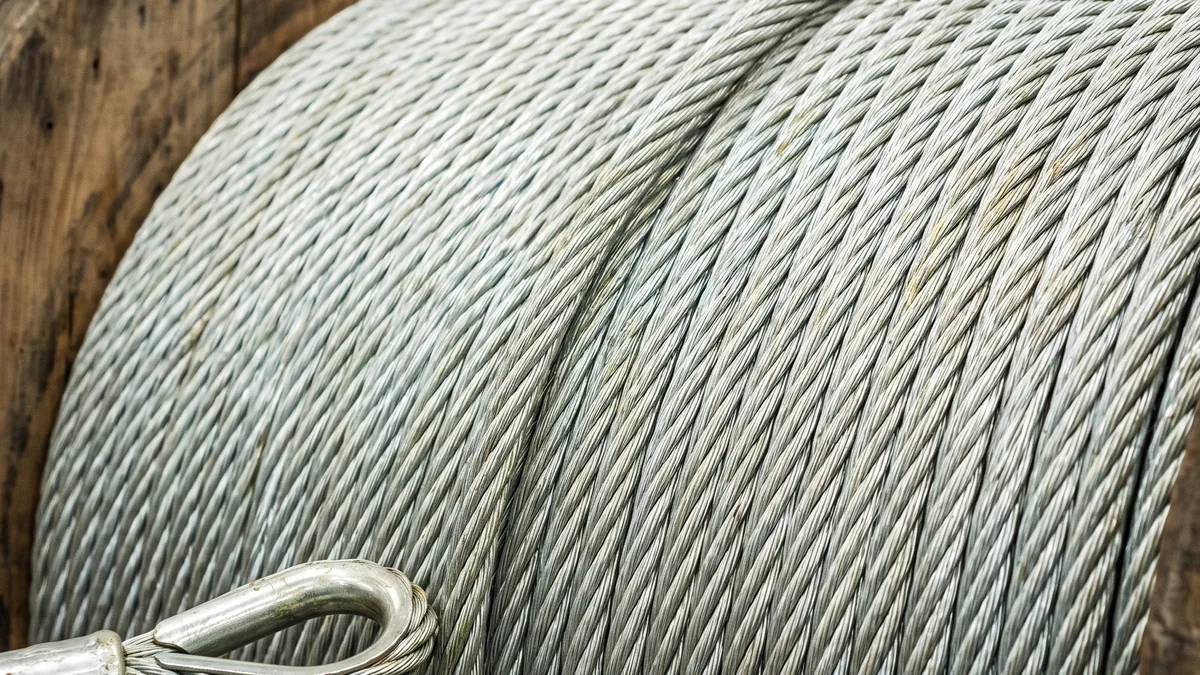

Канат стальной: как читать 6х19, ГОСТ 2688 и когда нужен оцинкованный

Стальной канат собран в три уровня. Проволоки свивают в пряди, пряди свивают в канат вокруг сердечника.

Запись 6×19+1 о.с. читается так: шесть прядей по девятнадцать проволок в каждой, плюс один органический сердечник. Всего в канате 114 стальных проволок.

Сердечник бывает двух видов. Органический — «о.с.» — из пеньки или синтетики, пропитанной смазкой. Он делает канат гибче и работает как резервуар смазки. Металлический — «МС», в обозначении часто пишут конструкцию, например «+7×7» — это отдельная маленькая прядь или канат в центре. Он делает канат жёстче, меньше сплющивается на барабане и не боится нагрева.

Больше проволок в пряди при том же диаметре — значит, проволоки тоньше, и канат гибче. Поэтому 6×37 гибче, чем 6×19. Но тонкая проволока быстрее истирается снаружи, и у гибкости есть цена.

Буквы в названии каната описывают, как проволоки касаются друг друга внутри пряди.

ТК — точечное касание. Слои проволок в пряди свиты с разным шагом, поэтому проволоки соседних слоёв перекрещиваются и касаются в точках. В этих точках при изгибе концентрируется давление, проволоки перетирают друг друга, и канат устаёт быстрее.

ЛК — линейное касание. Все слои свиты с одним шагом, проволоки лежат вдоль друг друга и касаются по линии. Давление распределяется, трения меньше, и при многократных перегибах на блоках такой канат живёт заметно дольше. Поэтому для подъёмных механизмов почти всегда берут ЛК.

У ЛК есть разновидности по диаметрам проволок в прядях:

ЛК-О — проволоки в слое одинакового диаметра. ЛК-Р — в верхнем слое проволоки разных диаметров, которые плотнее заполняют сечение. ЛК-РО — сочетание обоих вариантов в одной пряди, для гибких многопроволочных канатов.

Если задача обычная — стропы, лебёдка, таль, — берут канат по ГОСТ 2688-80. Это стандарт по умолчанию, и именно его чаще всего ищут под словом «трос».

Если канат работает на барабане малого диаметра с частыми перегибами — нужна гибкая конструкция 6×36 ЛК-РО. Если канат наматывается в несколько слоёв и его сплющивает, или рядом горячие поверхности — металлический сердечник по ГОСТ 14954-80.

Канаты одинарной свивки — это по сути одна большая прядь. Они жёсткие, не любят перегибов и нужны там, где канат просто натянут: оттяжки мачт, растяжки, несущие тросы для кабеля.

В ГОСТ 2688-80 приведены два примера, и по ним удобно разобрать всю систему.

Канат 12-ГЛ-В-Л-О-Н-Т-1770 ГОСТ 2688-80 — диаметр 12,0 мм, грузолюдского назначения, из проволоки без покрытия марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм².

Канат 32-Г-1-ОЖ-Н-1370 ГОСТ 2688-80 — диаметр 32,0 мм, грузового назначения, из проволоки марки 1, оцинкованной по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1370 Н/мм².

Что из этого следует для заявки:

Г или ГЛ — грузовой или грузолюдской. Грузолюдской нужен там, где канат поднимает людей: лифты, люльки, подъёмники. Требования к нему строже.

Марка проволоки — В (высшая) или 1. Для грузолюдских канатов обычно берут В.

Покрытие — если буквы нет, проволока без покрытия. С, Ж, ОЖ — оцинковка разной толщины.

Свивка — если не указано иное, правая крестовая. Л — левая, О — односторонняя.

Н — нераскручивающийся: пряди предварительно деформированы и при обрезке не распускаются. Это удобнее и безопаснее.

1770 — маркировочная группа, то есть прочность проволоки на разрыв в Н/мм². По ГОСТ 2688-80 она бывает от 1370 до 2160. Чем выше группа, тем больше нагрузка на тот же диаметр.

Оцинковку каната делят на три группы по толщине цинка.

С — для средних агрессивных условий. Ж — для жёстких. ОЖ — для особо жёстких. Чем тяжелее условия, тем толще слой цинка на каждой проволоке.

Оцинкованный канат нужен там, где сталь будет мокнуть: на улице, у воды, на причалах и судах, в оттяжках мачт и растяжках, которые годами висят под дождём. Смазка тоже защищает от коррозии, но она вымывается и собирает абразив, а цинк работает постоянно.

Для канатов, которые работают в помещении и регулярно смазываются, цинк не обязателен. Там больше решает правильная конструкция и уход.

Ассортимент — в разделах канат оцинкованный и канат стальной.

Канат подбирают не по «на глаз толщине», а по разрывному усилию с запасом прочности.

Шаг 1. Определите наибольшее усилие в канате. Для одноветвевого стропа это вес груза: 1 тонна — около 9,81 кН.

Шаг 2. Умножьте на коэффициент запаса. Для канатных стропов он не меньше 6. Для крановых канатов коэффициент зависит от режима работы механизма и задаётся правилами для подъёмных сооружений.

Шаг 3. Найдите в таблице ГОСТа диаметр, у которого разрывное усилие не меньше полученного.

Для груза в 1 тонну на одной ветви стропа: 9,81 кН × 6 = около 59 кН. Нужен канат, у которого разрывное усилие каната в целом не меньше 59 кН.

Ловушка в таблице. В таблицах ГОСТов на канаты две колонки прочности: суммарное разрывное усилие всех проволок и разрывное усилие каната в целом. Вторая меньше — при свивке проволоки нагружаются неравномерно. Считать надо по канату в целом. Взять по ошибке «суммарное» — значит тихо съесть часть запаса прочности.

И ещё: у стропа есть узлы — петли, коуши, опрессовки. Они тоже ослабляют ветвь. Поэтому готовый строп рассчитывает и испытывает изготовитель, а не монтажник на объекте.

ГОСТ даёт массу каната на 1000 метров. Для ЛК-Р 6×19 по ГОСТ 2688-80:

Масса не зависит от маркировочной группы: геометрия та же, меняется только прочность проволоки. Весь сортамент по ГОСТ 2688-80 охватывает диаметры от 3,6 до 56 мм.

Как мерить диаметр. Диаметр каната — это диаметр описанной окружности, то есть по выступам прядей, а не по впадинам. Штангенциркуль ставят так, чтобы губки легли на противоположные пряди. Измерение по впадинам занижает размер, и хороший канат можно по ошибке забраковать.

Что проверить при приёмке: бирку с условным обозначением и номером ГОСТа, сертификат, отсутствие обрывов проволок, раздавленных прядей, «фонарей» — мест, где пряди разошлись. И смазку: сухой ржавый канат со склада — плохой знак.

Что означает 6х19 в канате?

Шесть прядей по девятнадцать проволок. Добавка «+1 о.с.» означает органический сердечник, «+7×7» или «МС» — металлический.

Какой канат самый распространённый?

ЛК-Р 6×19+1 о.с. по ГОСТ 2688-80. Его берут на стропы, лебёдки, тали и растяжки.

Чем ЛК отличается от ТК?

При линейном касании проволоки в пряди лежат вдоль друг друга, при точечном — перекрещиваются. ЛК меньше трётся изнутри и дольше живёт на блоках и барабанах.

Что означает 1770 в обозначении каната?

Маркировочную группу — прочность проволоки на разрыв, 1770 Н/мм². По ГОСТ 2688-80 группы бывают от 1370 до 2160.

Когда нужен оцинкованный канат?

Когда канат работает на улице, у воды или годами висит в растяжке. Группы оцинковки: С — средние условия, Ж — жёсткие, ОЖ — особо жёсткие.

Как подобрать канат для стропа?

Умножьте нагрузку на ветвь на коэффициент запаса не меньше 6 и найдите в таблице ГОСТа диаметр с таким же или большим разрывным усилием каната в целом, а не суммарным усилием проволок.

Как правильно измерить диаметр каната?

По выступам прядей, по описанной окружности. Если мерить по впадинам, размер получится заниженным.

6×19+1 о.с. — шесть прядей по девятнадцать проволок на органическом сердечнике. Больше проволок в пряди — гибче канат, металлический сердечник — жёстче и устойчивее к сплющиванию.

ЛК служит на блоках дольше, чем ТК, потому что проволоки не перетирают друг друга. Стандарт по умолчанию — ГОСТ 2688-80, ЛК-Р 6×19.

Обозначение каната — это готовая заявка: диаметр, назначение, марка проволоки, покрытие, свивка и маркировочная группа. Для улицы и воды нужна оцинковка группы С, Ж или ОЖ.

Под нагрузку канат подбирают по разрывному усилию каната в целом с запасом не меньше 6 для стропов — и не путают его с суммарным усилием проволок.
