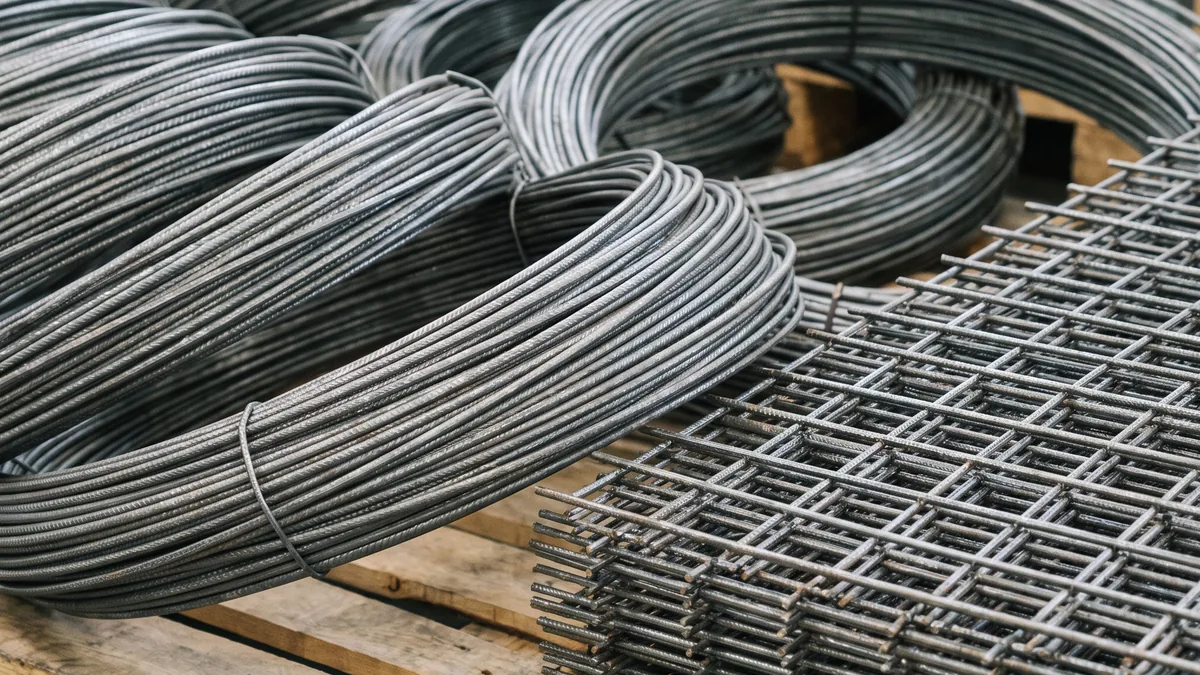

Проволока ВР-1: что это за класс и где её применяют

ВР-1 — это класс арматурной проволоки, и каждая буква в нём что-то значит.

В — проволочная арматура, в отличие от стержневой, которую обозначают буквой А. Р — рифлёная, то есть с периодическим профилем. 1 — класс: обыкновенная низкоуглеродистая проволока, а не высокопрочная.

В старых документах класс пишут римской цифрой — Вр-I. В прайсах встречаются ВР-1, Вр1, ВР1. Всё это одна и та же проволока по ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций».

Если коротко: ВР-1 — тонкая рифлёная проволока диаметром 3, 4 или 5 мм, из которой варят арматурные сетки и которой армируют кладку и стяжки.

Исходный материал — катанка из низкоуглеродистой стали. Её протягивают в холодном состоянии, уменьшая диаметр, а на последнем проходе ролики специального профиля выдавливают на поверхности неглубокие вмятины. Так получается периодический профиль.

При холодном волочении сталь наклёпывается: зёрна металла вытягиваются и упрочняются. Поэтому у ВР-1 прочность заметно выше, чем у катанки, из которой её сделали, хотя химический состав тот же. Подробно о том, чем катанка отличается от проволоки, — в статье про катанку.

Зачем рифление. Гладкая тонкая проволока в бетоне держится плохо: под нагрузкой она проскальзывает, и сетка работает не в полную силу. Вмятины заполняются раствором, и проволока сцепляется с бетоном механически, как шпонками. Для арматуры это главное свойство, ради которого проволоку и делают рифлёной.

Рифление видно невооружённым глазом. Если в партии «ВР-1» проволока гладкая — это не ВР-1, какой бы ни была бирка.

ГОСТ 6727-80 предусматривает три диаметра. Вес считают по номинальному диаметру: 0,00617 × d².

Поставляют ВР-1 мотками. Метраж здесь обманчив: тонна трёхмиллиметровой проволоки — это восемнадцать километров. Для армирования кладки через ряд одного мотка хватает на заметный объём стен.

Отдельные позиции: ВР-1 3 мм, ВР-1 4 мм, ВР-1 5 мм.

Сварные сетки. Главный потребитель. Карты и рулоны с ячейкой от 50 до 200 мм варят из ВР-1 контактной сваркой на автоматах. Готовые сетки — в разделе сетка сварная из проволоки ВР-1. Как подобрать ячейку и диаметр — в статье про арматурную сетку.

Армирование кладки. Сетку или отдельные прутки укладывают в шов через несколько рядов кирпича или блоков. Тонкая проволока помещается в растворный шов и не утолщает его.

Стяжки и полы. Сетка из ВР-1 держит стяжку от трещин усадки и снижает риск раскола при неравномерной нагрузке.

Мелкие железобетонные изделия. Перемычки, лотки, тонкие плиты — изделия, где арматура работает без предварительного напряжения.

Где ВР-1 не работает: в несущих каркасах фундаментов, колонн и перекрытий. Там нужна стержневая арматура большего диаметра, о ней — в статье какой диаметр арматуры для чего нужен.

С вязальной проволокой. Самая частая путаница. Вязальная проволока отожжённая: мягкая, гладкая, легко скручивается руками вокруг стержней. ВР-1 — наоборот, жёсткая, упругая и рифлёная. Вязать ею каркас мучительно, а вязальной армировать кладку бессмысленно. Вязальная проволока — отдельный раздел.

С высокопрочной проволокой Вр1200–Вр1500. В нормах проектирования есть классы с похожими буквами, но это совсем другой металл: высокоуглеродистая проволока для предварительно напряжённых конструкций. Похожее обозначение не делает их взаимозаменяемыми ни в одну сторону.

С арматурой В500С. В современных нормах проектирования низкоуглеродистую холоднодеформированную арматуру описывает класс В500. Такой прокат выпускают по ГОСТ Р 52544-2006 в более широком диапазоне диаметров, и он гарантированно свариваемый. ВР-1 при этом никуда не делась: её выпускают по ГОСТ 6727-80 и массово используют в сетках и кладке. Если в проекте прямо указан В500С, подменять его на ВР-1 без согласования с проектировщиком нельзя. Прокат В500С — в разделе арматура В500С.

Прочность ВР-1 держится на наклёпе от холодного волочения. А наклёп боится нагрева.

Если проволоку перегреть, упрочнение в зоне нагрева снимается, и металл возвращается к свойствам катанки. Поэтому сетки из ВР-1 на заводах варят контактной точечной сваркой: импульс короткий, зона нагрева маленькая, прочность проволоки между узлами сохраняется.

Дуговая сварка тонкой проволоки — плохая идея. Три-четыре миллиметра металла электрод прожигает насквозь, а вокруг шва остаётся разупрочнённый участок. На стройке сетки из ВР-1 обычно не сваривают, а стыкуют внахлёст с перевязкой.

Отсюда практический совет: если нужна сетка нестандартного размера, лучше заказать её готовой или раскроить карту, чем собирать из прутков дуговой сваркой на месте.

Что означает ВР-1?

В — проволочная арматура, Р — рифлёная, то есть с периодическим профилем, 1 — класс обыкновенной низкоуглеродистой проволоки. В старых документах пишут Вр-I.

Какой ГОСТ на проволоку ВР-1?

ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций». Диаметры — 3, 4 и 5 мм.

Сколько весит метр проволоки ВР-1?

3 мм — 0,0555 кг, 4 мм — 0,0987 кг, 5 мм — 0,154 кг. В тонне трёхмиллиметровой проволоки около 18 километров.

Можно ли вязать арматуру проволокой ВР-1?

Неудобно и не нужно. Она жёсткая и упругая, плохо скручивается. Для вязки есть отожжённая вязальная проволока — мягкая и гладкая.

Чем ВР-1 отличается от В500С?

В500С — класс холоднодеформированной арматуры в современных нормах проектирования, выпускается по ГОСТ Р 52544-2006 в более широком диапазоне диаметров и гарантированно свариваемый. ВР-1 выпускают по ГОСТ 6727-80 в диаметрах 3–5 мм. Если в проекте указан В500С, замена возможна только по согласованию с проектировщиком.

Можно ли варить проволоку ВР-1?

Контактной точечной сваркой — да, так делают сетки на заводах. Дуговой — нежелательно: тонкую проволоку легко прожечь, а нагрев снимает упрочнение от волочения.

Зачем проволоке рифление?

Для сцепления с бетоном. Вмятины заполняются раствором и не дают проволоке проскальзывать под нагрузкой. Гладкая проволока той же толщины держится в бетоне хуже.

ВР-1 — рифлёная холоднотянутая проволока из низкоуглеродистой стали по ГОСТ 6727-80, диаметром 3, 4 или 5 мм. Прочность ей даёт наклёп от волочения, а сцепление с бетоном — вмятины на поверхности.

Её место — сварные сетки, армирование кладки и стяжек, мелкие железобетонные изделия. В несущих каркасах её заменяет стержневая арматура.

Три вещи, которые стоит помнить. ВР-1 — не вязальная проволока. ВР-1 не заменяет В500С, если тот указан в проекте. И ВР-1 не любит нагрева: сетки из неё варят контактной сваркой, а не электродом.

Сортамент — в разделе проволока ВР-1, готовые сетки — в разделе сетка из ВР-1.
