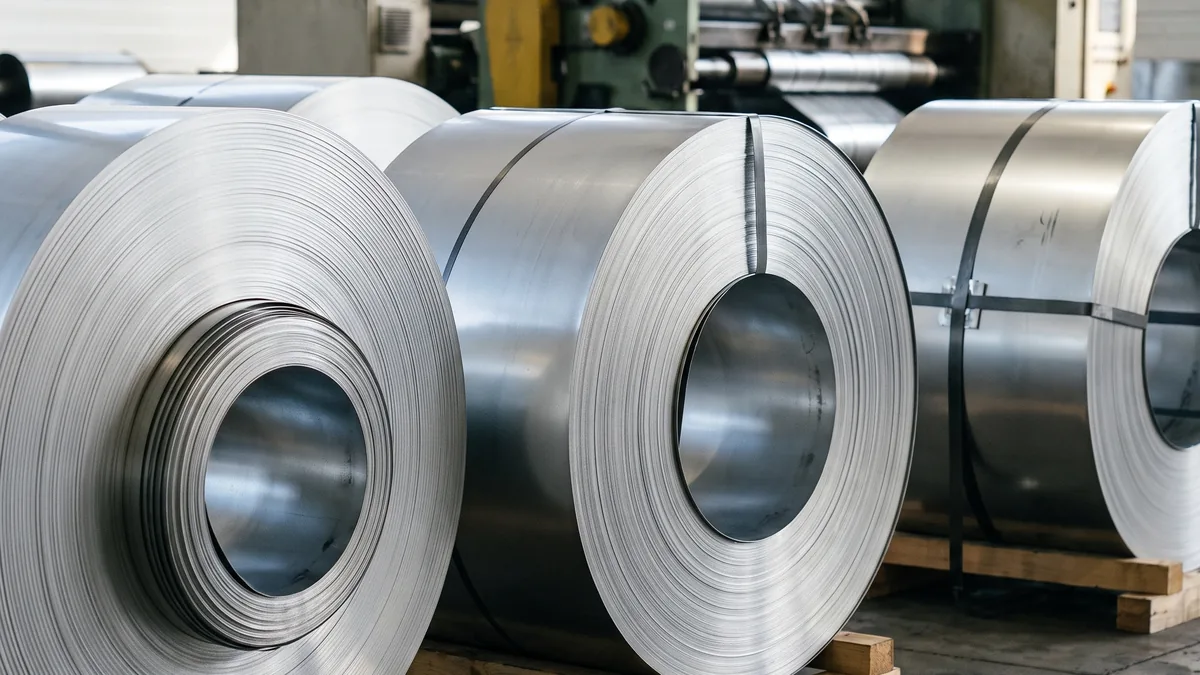

Штрипс и холоднокатаная лента: что это и как заказывать

«Холоднотянутый штрипс» ищут часто, но металла с таким названием нет. Штрипс не тянут, его катают.

Разница не в словах, а в технологии. Тянут — через фильеру — проволоку и калиброванный пруток: сечение маленькое и замкнутое, его протаскивают сквозь отверстие. Лист и полосу так не сделать. Их прокатывают между валками, и тонкий точный металл получается холодной прокаткой.

Так что человек, который ищет «холоднотянутый штрипс», почти всегда имеет в виду холоднокатаный — тонкую точную полосу в рулоне. О ней и пойдёт речь.

Разобраться стоит, потому что поставщик понимает слова буквально. Заявка на «холоднотянутый» может уйти в отдел калиброванного проката, и ответ придёт не о том.

Оба слова обозначают узкую стальную полосу в рулоне, и на складе их нередко используют как синонимы. Но смысловые акценты разные.

Штрипс — это полоса, нарезанная из широкого рулона на продольно-резательном агрегате. Слово пришло из трубного производства: штрипсом называют заготовку, из которой сворачивают электросварную трубу или гнут профиль. Штрипс бывает горячекатаным — толстым, для труб — и холоднокатаным, тонким.

Лента — более широкое понятие. Это любая узкая полоса в рулоне, и у ленты есть свои стандарты. Холоднокатаная лента из низкоуглеродистой стали идёт по ГОСТ 503-81: толщины от 0,05 до 4 мм, ширины от 4 до 500 мм. Горячекатаная — по ГОСТ 6009-74.

На практике разделение такое. Если полоса нужна как заготовка под трубу или профиль, её называют штрипсом. Если под штамповку, пружины, упаковку, бронирование кабеля — лентой. Металл при этом может быть одним и тем же.

Всё это собрано в разделе лента металлическая, холоднокатаный штрипс — в подразделе штрипс холоднокатаный.

Ленту и штрипс продают на вес, а работают с ними в метрах. Пересчёт простой.

Вес метра = ширина × толщина × 0,00785, где ширина и толщина в миллиметрах, результат в килограммах.

Цифры в правой колонке удивляют тех, кто работает с тонкой лентой впервые. Тонна ленты 0,3 × 20 — это двадцать с лишним километров. Если детали штампуются по одной за ход пресса, одного рулона хватит надолго, и заказывать «с запасом» здесь почти всегда лишнее.

Обратная ситуация тоже бывает: нужна тонна, а рулоны идут по 300–500 кг. Тогда вы получите два-три рулона, и в каждом будет свой хвост. Массу рулона и его внутренний диаметр оговаривают отдельно — от них зависит, встанет ли рулон на ваш разматыватель.

Лента одной толщины и ширины может отличаться по трём параметрам, и от них зависит, пойдёт ли она в работу без доработки.

Кромка. Бывает обрезная и необрезная. Необрезная — это прокатная кромка: чуть неровная, с волной. Обрезную получают продольной резкой, она ровная и даёт точную ширину. Под штамповку в матрицу, под автоматическую подачу и под сварку трубы берут обрезную. Необрезная дешевле и годится там, где кромка не работает.

Точность. ГОСТ задаёт несколько классов точности по толщине и ширине — от нормальной до высокой. Высокая точность нужна для прецизионных деталей и автоматических линий, где разнотолщинность сбивает штамп. Для гибки и простой штамповки хватает нормальной.

Состояние металла. Лента бывает мягкой — отожжённой — и нагартованной, то есть упрочнённой прокаткой. Мягкая хорошо гнётся, штампуется и тянется в глубокую вытяжку. Нагартованная жёстче и пружинит: деталь из неё держит форму, но при резкой гибке может треснуть. Между ними есть промежуточные степени.

Все три параметра записываются в условном обозначении ленты. Если коды в прайсе непонятны, пишите в заявке словами: «мягкая, обрезная кромка, повышенная точность». Это поймёт любой поставщик.

08пс, 08кп, 08Ю — низкоуглеродистые стали для гибки, штамповки и вытяжки. 08Ю раскислена алюминием и лучше всех выдерживает глубокую вытяжку: из неё тянут корпуса, крышки, колпачки. Лента из этих марок — в подразделе лента 08пс.

Ст3, сталь 20 — конструкционная лента для деталей, которые потом сваривают, и для гнутых профилей. Смотрите ленту конструкционную.

65Г — рессорно-пружинная сталь. После закалки держит упругость: пружины, плоские пружинные детали, скребки, шайбы. Раздел — лента рессорно-пружинная, подробнее о марке — на странице 65Г.

У8А, У10А — инструментальные стали. Ножи, полотна пил, режущие кромки.

Нержавеющие 08Х13, AISI 304, AISI 430 — для пищевого оборудования, медицинских и декоративных деталей, работы во влажной среде.

Ошибка, которая стоит денег: взять пружинную 65Г под штамповку с глубокой гибкой. Она треснет на первом же радиусе. И обратная: взять мягкую 08пс под пружину — деталь согнётся и не вернётся.

Для электросварной трубы штрипс сворачивают в цилиндр и сваривают кромки. Значит, его ширина примерно равна длине окружности трубы по середине стенки.

Ширина ≈ 3,14 × (наружный диаметр − толщина стенки).

Для трубы 57 × 3 это 3,14 × 54 ≈ 170 мм. Для профильной трубы 40 × 40 × 2 считают по периметру профиля: около 152 мм.

Это прикидка, а не технологическая карта. Точную ширину задаёт трубный стан: к расчётной добавляют припуск на обработку кромок и на осадку при сварке. Но для оценки, сколько трубы выйдет из тонны штрипса, формулы хватает.

Если вам нужна не заготовка, а готовая труба, проще сразу смотреть раздел труба электросварная.

Чтобы с первого раза получить нужную ленту, в заявке должно быть семь пунктов.

1. Толщина и ширина в миллиметрах.
2. Марка стали.
3. Горячекатаная или холоднокатаная.
4. Кромка: обрезная или необрезная.
5. Состояние: мягкая или нагартованная.
6. Общая масса и допустимая масса одного рулона.
7. Внутренний диаметр рулона, если у вас разматыватель с ограничением.

Без пунктов 4 и 5 можно получить ленту правильного размера, которая не пойдёт в ваш штамп. Без пунктов 6 и 7 — рулон, который физически не встанет на оборудование.

О том, чем холодная прокатка отличается от горячей в листе, есть отдельная статья: лист горячекатаный или холоднокатаный.

Что такое холоднотянутый штрипс?

Так штрипс называют по ошибке. Штрипс не тянут, а катают. Под «холоднотянутым» почти всегда имеют в виду холоднокатаный — тонкую точную полосу в рулоне.

Чем штрипс отличается от ленты?

Назначением больше, чем металлом. Штрипс — полоса, нарезанная из рулона как заготовка для труб и профилей. Лента — общее название узкой полосы в рулоне, под штамповку, пружины, упаковку. Металл при этом может быть одинаковым.

Какой ГОСТ на холоднокатаную ленту?

Для низкоуглеродистой стали — ГОСТ 503-81: толщины 0,05–4 мм, ширины 4–500 мм. Горячекатаная лента идёт по ГОСТ 6009-74. Для пружинной, инструментальной и нержавеющей ленты действуют свои стандарты.

Как посчитать вес метра ленты?

Умножьте ширину на толщину в миллиметрах и на 0,00785. Лента 0,5 × 100 мм весит 0,393 кг на метр, в тонне около 2 550 метров.

Какая лента подходит для штамповки?

Мягкая низкоуглеродистая, из 08пс, 08кп или 08Ю, с обрезной кромкой. Для глубокой вытяжки лучше 08Ю.

Чем обрезная кромка отличается от необрезной?

Обрезная получена продольной резкой — ровная, с точной шириной. Необрезная — прокатная, с небольшой волной. Для штампов и автоматической подачи нужна обрезная.

Как рассчитать ширину штрипса для трубы?

Примерно 3,14 × (наружный диаметр − стенка). Для трубы 57 × 3 это около 170 мм. Точную ширину с припусками задаёт технология стана.

Штрипс катают, а не тянут, поэтому «холоднотянутого штрипса» не существует — есть холоднокатаный.

Штрипс и лента — одна и та же узкая полоса в рулоне, названная по назначению: штрипс идёт на трубы и профили, лента — на штамповку, пружины и всё остальное. Холоднокатаная лента из низкоуглеродистой стали идёт по ГОСТ 503-81.

Вес метра считается как ширина × толщина × 0,00785. Тонкая лента в тонне тянется на километры, поэтому заказывать её с запасом обычно не нужно.

Под одним размером скрываются разные ленты: обрезная и необрезная, мягкая и нагартованная, из 08пс и из 65Г. Эти параметры решают больше, чем толщина, — пишите их в заявке словами.

Сортамент — в разделе лента металлическая: штрипс холоднокатаный, лента штамповальная, лента горячекатаная.
