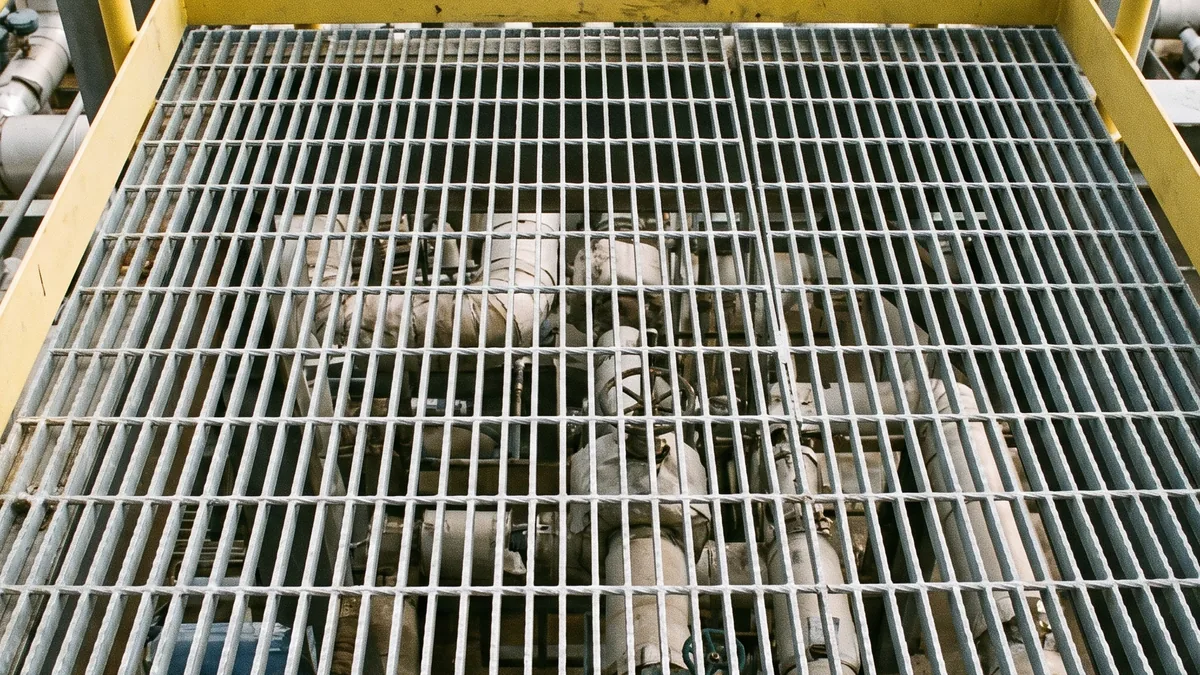

Сварной решётчатый настил: ячейка 34×38 и 30×30, полоса и нагрузка

Сварной решётчатый настил собран из двух видов элементов.

Несущие полосы стоят на ребро, параллельно друг другу. Именно они держат нагрузку: работают как много маленьких балок, уложенных рядом.

Связующие прутки идут поперёк и вварены в верхнюю кромку полос контактной сваркой. Они не дают полосам завалиться набок и распределяют нагрузку между соседними полосами. Прутки часто делают из скрученного квадрата — его рёбра работают как дополнительная защита от скольжения.

Отсюда главные достоинства настила. Он пропускает свет, воздух, воду и снег — на нём не стоят лужи и не копится грязь. Он лёгкий относительно своей несущей способности. И его не нужно красить каждый год: настил обычно поставляют горячеоцинкованным.

Где его ставят: площадки обслуживания оборудования, переходные мостики, эстакады, ступени, перекрытия технических этажей, приямки и ливнёвые лотки.

Ячейку настила описывают двумя числами — шагом несущих полос и шагом связующих прутков, в миллиметрах.

34×38 — полосы стоят через 34 мм, прутки — через 38 мм. Это самая распространённая ячейка в России: хороший баланс между весом, несущей способностью и тем, чтобы нога не проваливалась, а мелочь не падала вниз.

30×30 — более частая решётка. Металла на квадратный метр уходит больше, настил немного тяжелее и прочнее при той же полосе. Её берут для пешеходных зон, где ходит много людей и где важно, чтобы в ячейку не проваливались мелкие предметы.

Есть и более редкие ячейки — более широкие для лёгких площадок и приямков, где нужен максимальный пропуск воды и света, и более мелкие для мест, где ходят на каблуках или катят тележки с маленькими колёсами.

Для большинства технических площадок и мостиков ячейка 34×38 — выбор по умолчанию. Если нет особых требований к мелкой ячейке, начинайте с неё: она самая доступная по наличию и сортаменту.

Вторая пара чисел в обозначении настила — размер несущей полосы: 30×2, 30×3, 40×3. Первое число — высота полосы, второе — толщина.

Несущая способность настила определяется в основном этой полосой и пролётом между опорами. И здесь работает правило сопротивления материалов: прочность полосы на изгиб растёт пропорционально квадрату высоты и лишь линейно с толщиной.

Что это даёт на практике:

30×2 → 30×3. Толщина выросла в полтора раза — прочность тоже в полтора раза. И металла в полтора раза больше.

30×3 → 40×3. Высота выросла на треть — прочность почти в 1,8 раза. А металла больше только на треть.

Вывод: если настилу не хватает прочности на данном пролёте, выгоднее взять полосу выше, чем толще. Или уменьшить пролёт, поставив промежуточную опору.

Точную допустимую нагрузку для конкретной полосы и пролёта дают таблицы производителя. По ним и выбирают: нагрузка — пролёт — полоса.

Вес настила складывается из несущих полос и связующих прутков. Полосы дают основную часть, и её легко посчитать.

При шаге 34 мм на метр ширины приходится около 29 полос. Вес полос на квадратный метр:

Связующие прутки добавляют ещё порядка 5–7 кг на квадратный метр в зависимости от сечения прутка, и несколько процентов даёт цинк. Итого настил 34×38 на полосе 30×3 весит в районе 26–30 кг на квадратный метр.

Эти цифры нужны для двух вещей: расчёта нагрузки на опорные балки площадки и логистики. Панель 1000 × 6000 мм на полосе 40×3 — это около 200 кг, и вручную её не поднимают.

Металлический настил для площадок бывает трёх видов, и они решают немного разные задачи.

Сварной — полосы и прутки соединены контактной сваркой. Самый распространённый, прочный и доступный. Для промышленных площадок — стандарт. Смотрите раздел сварной решётчатый настил: позиции 34×38 на полосе 30×3 и на полосе 40×3.

Прессованный — в полосах делают пазы, и полосы запрессовывают друг в друга под давлением, без сварки. Ячейка получается ровной и аккуратной, её можно сделать мельче. Такой настил берут, когда важен внешний вид: фасады, общественные пространства, ступени. Раздел — прессованный настил, есть и готовые ступени.

Просечно-профилированный — это не решётка, а профиль, выштампованный из листа толщиной 1,5–2,5 мм, с просечками разной формы. Лёгкий, ребристый, с рельефными отверстиями против скольжения. Зубчатая просечка держит обувь даже на масле и льду. Его ставят на мостики, переходы, лестничные марши и там, где нужен узкий лёгкий элемент. Весь выбор — в разделе настил.

Если площадка может быть скользкой — масло, лёд, эстакада на улице, — выбирайте настил с зубчатой кромкой полосы или просечно-профилированный с зубчатой просечкой.

Несущие полосы должны идти поперёк пролёта — от опоры к опоре. Это самая частая и самая опасная ошибка монтажа.

Если панель положить повёрнутой на 90 градусов, нагрузку понесут связующие прутки. А они для этого не предназначены: панель прогнётся, прутки оторвутся от полос, и настил может провалиться под человеком. На чертеже панели направление несущих полос всегда показано — его сверяют перед укладкой.

Крепление. Панели крепят к опорам специальными клипсами-зажимами или приваривают. Клипсы удобнее: цинк не выгорает, панель можно снять для доступа к оборудованию. Сварка надёжнее, но места сварки нужно закрыть цинкосодержащей краской.

Опирание. Каждая панель должна опираться на опоры на достаточную длину, а не висеть на кромке. Минимальное опирание задаёт проект.

Обрамление. Кромки панелей окантовывают полосой. Открытые торцы несущих полос острые и цепляют обувь и одежду.

Что означает ячейка 34х38?

Шаг несущих полос 34 мм и шаг связующих прутков 38 мм. Это самая распространённая ячейка сварного настила в России.

Чем ячейка 30х30 отличается от 34х38?

Она чаще: металла на квадратный метр больше, настил немного тяжелее и прочнее. Её берут для пешеходных зон, где важно, чтобы мелкие предметы не проваливались.

Что означает 30х3 в обозначении настила?

Размер несущей полосы: высота 30 мм, толщина 3 мм. От неё и пролёта зависит несущая способность.

Какую несущую полосу выбрать?

По таблицам нагрузок производителя для вашего пролёта. Если прочности не хватает, выгоднее брать полосу выше, чем толще: прочность растёт пропорционально квадрату высоты.

Сколько весит квадратный метр сварного настила?

Для ячейки 34×38 на полосе 30×3 — около 26–30 кг, на полосе 40×3 — больше. Точную массу даёт производитель.

Как правильно уложить настил?

Несущими полосами поперёк пролёта, от опоры к опоре. Если повернуть панель на 90 градусов, нагрузку понесут прутки, и настил может провалиться.

Чем прессованный настил лучше сварного?

Внешним видом и возможностью сделать мелкую ровную ячейку. По несущей способности и цене для промышленных площадок обычно выигрывает сварной.

Сварной решётчатый настил — это несущие полосы на ребро, связанные поперечными прутками. Ячейка 34×38 означает шаг полос и прутков и является стандартом по умолчанию; 30×30 чаще и немного тяжелее.

Прочность задаёт несущая полоса и пролёт. Высота полосы работает сильнее толщины: переход с 30×3 на 40×3 даёт почти вдвое больше прочности при трети лишнего металла.

Квадратный метр 34×38 на полосе 30×3 весит около 26–30 кг. Для красивых общественных зон — прессованный настил, для лёгких мостиков и скользких мест — просечно-профилированный.

И главное правило монтажа: несущие полосы — поперёк пролёта, от опоры к опоре.

Сортамент — в разделе настил.
