Свинец С1 и С2: лист, чушка, ГОСТ 3778 и 9559

Свинец С1 и свинец С2 — это почти один и тот же металл. По ГОСТ 3778-98 в С1 свинца не меньше 99,985 %, в С2 — не меньше 99,95 %. Разница — три с половиной сотых процента примесей.

Для большинства задач эта разница не важна. Радиационная защита, балласт, грузы, футеровка, уплотнения — всё это одинаково работает и на С1, и на С2. Защитные свойства свинца определяет его плотность, а она у этих марок одинаковая.

Чистота имеет значение там, где свинец идёт в химию и электрохимию: аккумуляторное производство, кабельные оболочки, аноды, реактивы. Примеси меняют электрохимическое поведение и коррозионную стойкость, и там марку выбирают по технологии.

Отсюда практический совет. Если в проекте нет прямого требования к марке, не переплачивайте за С1 — берите С2. Если требование есть — выполняйте его буквально.

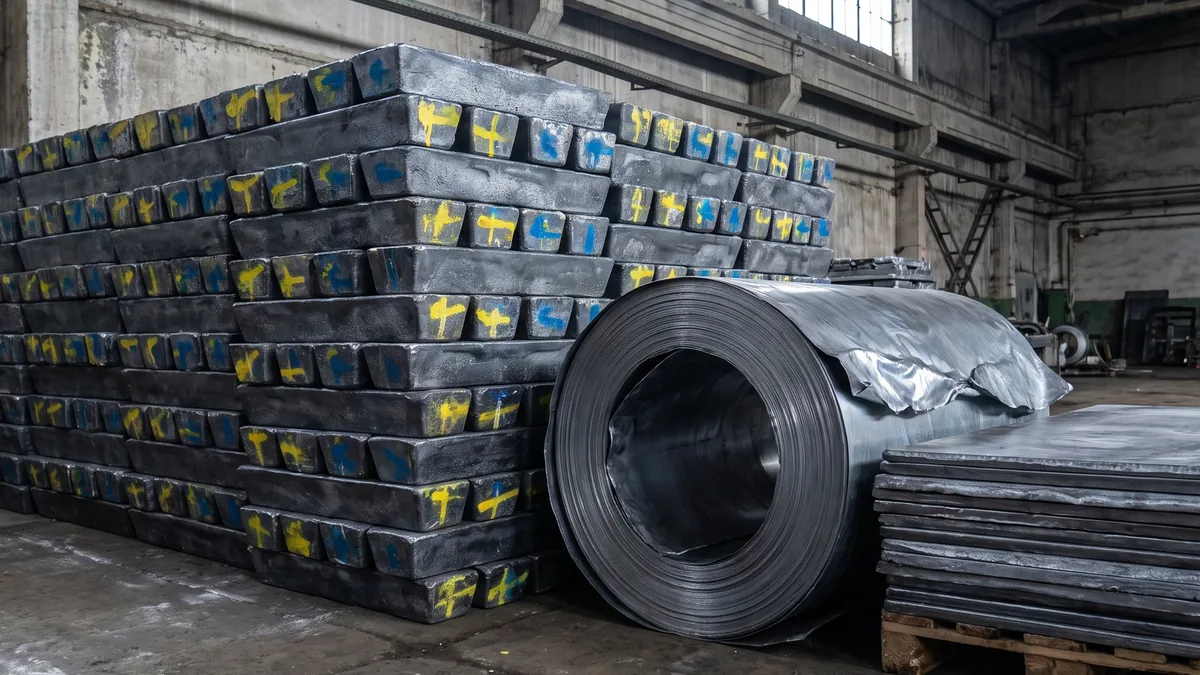

Цветная метка краской на торце чушки или блока — самый быстрый способ проверить марку на складе. Обратите внимание: С1 краской не метят. Чушка без метки — это С1, а не «забыли покрасить».

Марки с буквой С в конце — С1С, С2С, С3С — выпускают по требованию потребителя. Буква указывает на особое сочетание допустимых примесей для конкретных применений.

Формы выпуска по ГОСТ 3778-98: чушки массой от 30 до 40 кг, блоки по 1, 2 и 3 тонны, слитки — по согласованию. Чушки — в разделе чушка свинцовая.

Листы делают из свинца марок С0, С1, С2 и С3. Толщины по ГОСТ 9559-89 — от 0,2 до 15 мм: 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10 мм и промежуточные значения.

Листы толщиной до 0,8 мм включительно поставляют намотанными в рулоны. Всё, что толще, идёт плоскими листами.

Пример обозначения из ГОСТа: «Лист ДПРНХ 0,5×500×1000 С1 ГОСТ 9559-89» — лист холоднокатаный, прямоугольный, нормальной точности, толщиной 0,5 мм, 500 на 1000 мм, из свинца С1. Буквенный код в начале описывает способ изготовления и точность, как у других цветных металлов; подробнее о нём — в статье как читать маркировку цветного металла.

Кроме чистого свинца в листах встречается ССу — свинцово-сурьмянистый сплав. Сурьма делает свинец твёрже, и такой лист лучше держит форму. Если лист будет стоять вертикально или работать под нагрузкой, ССу разумнее чистого свинца.

Листы — в разделе свинцовый лист: по маркам С1, С2 и ССу.

ГОСТ 9559-89 считает массу листов по плотности 11,37 г/см³. Отсюда удобное правило: квадратный метр свинца толщиной 1 мм весит 11,37 кг.

Для сравнения: квадратный метр стали толщиной 1 мм весит 7,85 кг. Свинец тяжелее почти в полтора раза, и это нужно учитывать при монтаже на стены и перекрытия: облицовка помещения свинцом в 2 мм — это больше 22 кг на каждый квадратный метр стены.

Защита от рентгеновского и гамма-излучения. Главное применение листа сегодня. Рентгеновские кабинеты, радиологические отделения, промышленная дефектоскопия, лаборатории. Требуемую толщину защиты задают в свинцовом эквиваленте, и её рассчитывает проектировщик радиационной защиты под конкретный аппарат и помещение. Подбирать её «на глаз» нельзя.

Химическая футеровка. Свинец хорошо держит серную кислоту: на поверхности образуется плотный защитный слой. Отсюда свинцовая футеровка ванн, баков и трубопроводов в химических производствах.

Балласт и грузы. Высокая плотность при малом объёме: противовесы, балласт, грузила.

Уплотнения и прокладки. Мягкий свинец заполняет неровности, поэтому из свинцовой проволоки и листа делают уплотнения и чеканку. Проволока — в разделе свинцовая проволока.

Звуко- и виброизоляция. Тяжёлый мягкий лист хорошо гасит колебания.

У свинца есть свойство, о котором забывают при монтаже: он ползёт. Мягкий тяжёлый металл медленно деформируется под собственным весом даже при комнатной температуре.

Лист, прибитый к стене по верхней кромке, со временем вытянется и провиснет, а на местах крепления появятся разрывы. Поэтому свинцовую облицовку крепят по всей площади или на жёсткое основание с частым шагом крепежа, а крупные вертикальные поверхности собирают из готовых панелей, где свинец уже закреплён на основе.

Стыки листов делают с нахлёстом, чтобы в защите не было щелей: излучение проходит через самый тонкий участок, а не через «среднюю» толщину.

Если свинец будет работать вертикально или под нагрузкой, рассмотрите свинцово-сурьмянистый сплав ССу: он твёрже и ползёт меньше.

Свинец токсичен, и опасен он не столько в листе на стене, сколько при обработке.

Резка, шлифовка, плавка дают пыль и пары, которые нельзя вдыхать. Плавить и паять свинец — только с вытяжкой.

Руки. Свинец пачкается и переходит на кожу. Работают в перчатках, после работы моют руки, не едят и не курят на рабочем месте.

Отходы. Обрезки и стружку собирают отдельно и сдают, а не выбрасывают в общий мусор.

Лист, закреплённый и закрытый облицовкой, опасности для людей в помещении не представляет — это общая практика рентгеновских кабинетов.

Чем свинец С1 отличается от С2?

Чистотой: в С1 свинца не меньше 99,985 %, в С2 — не меньше 99,95 %. Для защиты от излучения, балласта и футеровки разница не важна, для химии и электрохимии — важна.

Какой ГОСТ на свинец?

ГОСТ 3778-98 задаёт марки свинца, ГОСТ 9559-89 — свинцовые листы.

Сколько весит свинцовый лист?

Квадратный метр толщиной 1 мм — 11,37 кг. Лист 500 × 1000 мм толщиной 2 мм весит около 11,4 кг.

Какой толщины свинец нужен для рентген-кабинета?

Её рассчитывает проектировщик радиационной защиты под конкретный аппарат, режимы и планировку. Толщина задаётся в свинцовом эквиваленте, и подбирать её без расчёта нельзя.

Как отличить чушку С1 от С2?

По цветной метке на торце: у С2 жёлтая, у С3 синяя, у С0 красная. С1 краской не метят — чушка без метки и есть С1. Точную марку подтверждает сертификат.

Какой толщины бывает свинцовый лист?

По ГОСТ 9559-89 — от 0,2 до 15 мм. Листы до 0,8 мм включительно поставляют в рулонах.

Что такое ССу?

Свинцово-сурьмянистый сплав. Сурьма делает его твёрже чистого свинца, поэтому листы из ССу лучше держат форму и меньше ползут.

С1 и С2 отличаются сотыми долями процента примесей. Для защиты от излучения, балласта и футеровки разница не важна — берите С2, если в проекте нет прямого требования к марке. Для химии и электрохимии марку выбирают по технологии.

Марки задаёт ГОСТ 3778-98, листы — ГОСТ 9559-89: толщины от 0,2 до 15 мм, тонкие листы в рулонах. Квадратный метр миллиметрового листа весит 11,37 кг.

На складе марку чушки видно по цвету метки на торце, а С1 не метят вовсе.

При монтаже помните, что свинец ползёт под собственным весом, а при резке и плавке токсичен.
