Закладные детали: пластины с анкерами, серия 1.400-15 и заказ

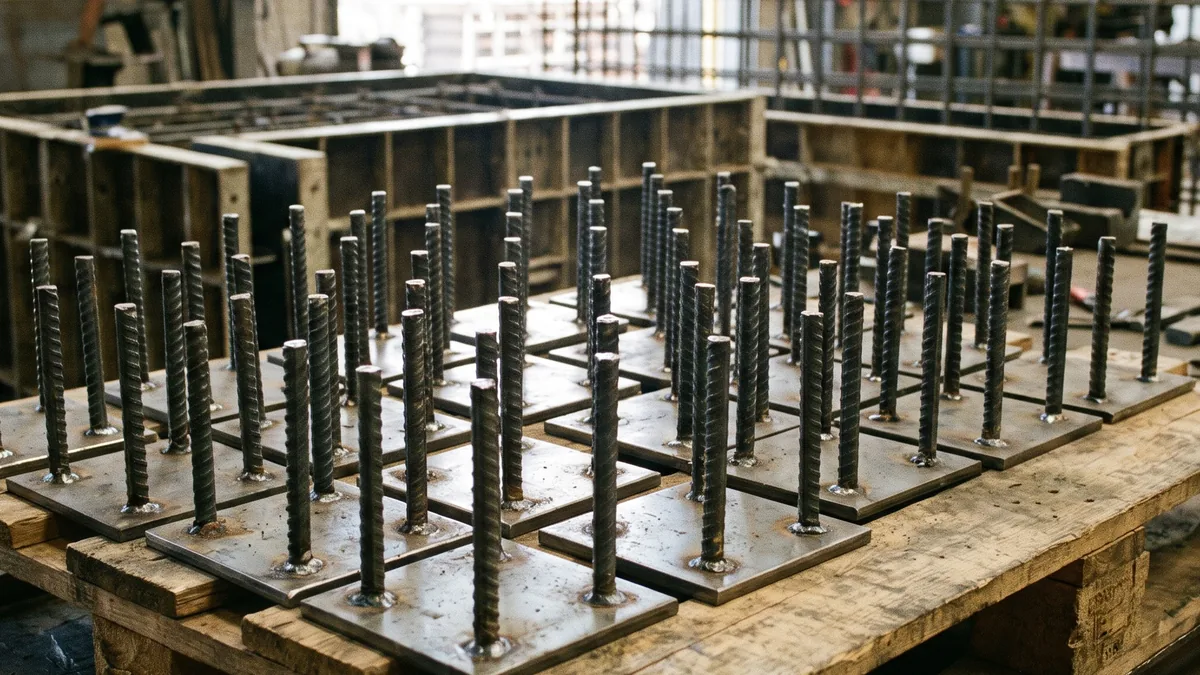

Закладная деталь — это стальная пластина с приваренными анкерами, которую ставят в опалубку до бетонирования. Анкеры уходят в бетон, пластина остаётся заподлицо с поверхностью. Потом к пластине приваривают то, что нужно закрепить: колонну, балку, кронштейн, ограждение, оборудование.

По сути, закладная — это переходник между бетоном и сталью. Бетон со сталью напрямую не сварить, а через закладную — можно.

Отсюда её главное требование: закладная должна передать нагрузку с приваренной конструкции в бетон и не вырваться. За это отвечают анкеры. Пластина распределяет нагрузку и даёт место для сварки.

Ошибки в закладных дорого обходятся по одной простой причине: после бетонирования их не заменишь. Неправильную закладную вырубают из бетона или ставят дополнительную на химические анкеры — и то и другое дороже, чем сделать правильно сразу.

Для типовых задач закладные не проектируют каждый раз заново. Есть серия 1.400-15 выпуск 1 — рабочие чертежи унифицированных закладных изделий. В ней восемь групп изделий и чертежи всех составных элементов: пластин, прямых и гнутых анкерных стержней, а также закладных с трубами, швеллерами и уголками.

Изделия серии обозначают буквами МН и номером: МН 111-1. Первая цифра номера — группа изделий, следующие — порядковый номер внутри группы, цифра после дефиса — исполнение, то есть конкретный типоразмер.

Если в проекте указано «МН 111-1 серия 1.400-15», это полноценная спецификация: по ней изготовитель берёт чертёж из серии, и размеры пластины, анкеров и тип сварки уже определены. Дополнительно писать ничего не нужно, кроме количества и покрытия.

Если закладная нестандартная — у неё будет свой чертёж в проекте, в разделе КЖ или КМ. Тогда заказ идёт по этому чертежу, и все параметры берут из него.

Толщина. Её задаёт расчёт и сварка. Пластина должна выдержать нагрузку и не прожечься при приварке анкеров. Для таврового соединения толщина пластины связана с диаметром анкера: слишком тонкую пластину прожигает, и анкер держится на наплыве металла, а не на сварке.

Сталь. Для отапливаемых зданий обычно Ст3сп или Ст3пс. Для наружных конструкций и холодного климата — низколегированная 09Г2С: сварные узлы из углеродистой стали на морозе могут стать хрупкими. Разбор различий — в статье Ст3 и 09Г2С: чем отличаются.

Откуда резать. Узкие и прямоугольные пластины выгоднее нарезать из полосы: один рез поперёк, кромки уже готовые. Квадратные и широкие — из листа. Подробно — в статье про стальную полосу.

Вес пластины считается как длина × ширина в метрах × толщина в миллиметрах × 7,85. Пластина 200 × 200 × 8 весит 0,04 × 8 × 7,85 ≈ 2,5 кг, пластина 300 × 300 × 8 — около 5,7 кг.

Готовые пластины разных размеров — в разделе пластины закладные: например, 150 × 150 × 6, 200 × 200 × 8, 300 × 300 × 8.

Анкеры делают из арматуры периодического профиля: рифление держит стержень в бетоне. Диаметр и длину задаёт расчёт или серия.

Но главная ловушка не в диаметре, а в классе арматуры. Анкер приваривают к пластине, значит, арматура должна хорошо свариваться.

Арматура А500С и А400С — свариваемая, буква С в конце класса это и означает. А вот старая А400 из стали 35ГС сваривается ограниченно: в зоне шва сталь может стать хрупкой, и анкер отломится под нагрузкой у самой пластины — ровно там, где его не видно под бетоном.

Поэтому в заявке на закладные класс арматуры пишут явно, со свариваемым исполнением. Разбор классов — в статье А500С и А400: в чём разница.

Анкеры бывают прямые и гнутые — с загибом или крюком на конце. Гнутый анкер держится в бетоне лучше при той же длине, но его сложнее разместить среди арматуры конструкции.

Соединение анкера с пластиной — самое ответственное место закладной. Типы таких соединений задаёт ГОСТ 14098 «Соединения сварные арматуры и закладных изделий железобетонных конструкций».

Стандарт делит соединения на группы: стыковые, крестообразные, нахлёсточные и тавровые. Для анкера, стоящего перпендикулярно пластине, применяют тавровые — например, автоматической сваркой под флюсом или ручной сваркой в раззенкованное отверстие. Для анкеров, лежащих вдоль пластины, — нахлёсточные.

Конкретный тип соединения указан в чертеже закладной или в серии. Самовольно заменять его нельзя: «прихватить электродом по кругу» вместо сварки под флюсом — это другая прочность и другое качество.

Что проверить при приёмке. Анкеры стоят перпендикулярно пластине, без перекоса. Швы сплошные, без непроваров и трещин. Пластина не повела: после приварки нескольких анкеров она может выгнуться, и тогда не ляжет заподлицо с опалубкой. Размеры и расположение анкеров совпадают с чертежом.

Часть закладной, которая в бетоне, защищена самим бетоном. Открытая поверхность пластины — нет, и её защищают.

Горячее цинкование — самый долговечный вариант для наружных конструкций. Цинкуют уже готовое изделие, после сварки анкеров. Если оцинковать пластину заранее, при приварке анкеров цинк выгорит как раз в самом важном месте.

Окраска — дешевле, но требует возобновления. Для внутренних сухих помещений часто достаточно грунта и краски.

Помните, что к закладной потом будут приваривать конструкцию. Место будущей сварки снова останется без защиты, и его закрывают краской уже после монтажа.

Если закладная серийная — марка по серии, например МН 111-1 серия 1.400-15, количество и покрытие.

Если по чертежу — сам чертёж и спецификация:

1. Размеры и толщина пластины, марка стали.
2. Анкеры: класс арматуры со свариваемым исполнением, диаметр, длина, количество, расположение, форма — прямые или гнутые.
3. Тип сварного соединения по ГОСТ 14098.
4. Покрытие: горячее цинкование, окраска или без покрытия.
5. Маркировка изделий, если закладных несколько типов на одном объекте.
6. Количество каждого типа.

Пункт 5 кажется мелочью, пока на объект не приедут три ящика похожих закладных без бирок. Одинаковые с виду пластины с разными анкерами на стройке путают постоянно.

Что такое серия 1.400-15?

Рабочие чертежи унифицированных закладных изделий железобетонных конструкций. Выпуск 1 содержит изделия восьми групп и чертежи составных элементов: пластин, анкерных стержней, закладных с трубами, швеллерами и уголками.

Как расшифровать МН 111-1?

Изделие серии 1.400-15: первая цифра номера — группа, следующие — порядковый номер в группе, цифра после дефиса — исполнение. Все размеры берут из чертежа серии.

Какую арматуру брать на анкеры закладных?

Свариваемую, например А500С или А400С. Арматура А400 из стали 35ГС сваривается ограниченно: у шва может образоваться хрупкая зона.

Какой ГОСТ на сварку закладных?

ГОСТ 14098 «Соединения сварные арматуры и закладных изделий железобетонных конструкций». Он задаёт типы соединений, в том числе тавровые для анкеров, перпендикулярных пластине.

Когда цинковать закладную?

После приварки анкеров. Если оцинковать пластину заранее, цинк выгорит при сварке в самом нагруженном месте.

Сколько весит закладная пластина?

Длина × ширина в метрах × толщина в миллиметрах × 7,85. Пластина 200 × 200 × 8 весит около 2,5 кг, к этому добавляется вес анкеров.

Из какой стали делают закладные для улицы?

Из низколегированной 09Г2С: сварные узлы из углеродистой стали на морозе могут стать хрупкими.

Закладная деталь — переходник между бетоном и сталью: пластина заподлицо с поверхностью и анкеры в бетоне. После бетонирования её не заменить, поэтому ошибки в ней самые дорогие.

Типовые закладные берут по серии 1.400-15, где обозначение вроде МН 111-1 полностью определяет изделие. Нестандартные — по чертежу проекта.

Три вещи решают надёжность: свариваемый класс арматуры для анкеров, тип сварки по ГОСТ 14098 и сталь пластины под климат — 09Г2С для улицы. Цинкуют готовое изделие, после сварки.

При приёмке проверяют перпендикулярность анкеров, качество швов и плоскостность пластины.
